Usina modular de co-generación para bases antárticas
Cliente: Dirección Nacional del Antártico - Ministerio de Relaciones exteriores de la Rep. Argentina
Año de proyecto: 2016
Programa funcional: Usina pre-fabricada escalable para co-generación (electricidad y agua caliente) en clima extremo y con bajo impacto ambiental
Servicios brindados: Diseño conceptual, Estudio de viabilidad
Equipo de Proyecto: Bernardo Korochinsky, Edgardo Vescovo, José Menica, Eduardo Vujicich
Las bases antárticas argentinas presentan un amplio rango de requerimientos en cuanto a potencia eléctrica y calefacción según su tamaño y localización, situación que ha venido atendiéndose con un parque muy amplio y diverso de equipos que presentan una logística compleja de instalación y mantenimiento. Buscando simplificar drásticamente esta situación y fundamentalmente bajar el impacto ambiental de las operaciones, propusimos a la Dirección Nacional del Antártico un diseño de una usina pre-fabricada de co-generación (electricidad y agua caliente para calefacción), de fácil instalación en cualquier topografía, sencillo crecimiento por módulos, y alta flexibilidad de uso.
El desarrollo se realizó como consecuencia del incendio de la vieja usina en la Base Carlini, basada en grupos electrógenos con motores Diesel, un combustible de alto impacto ambiental con emanaciones ricas en óxido nitroso y residuos contaminantes del suelo. Ante la necesidad de la reconstrucción, se analizó elaborar una respuesta integral para todo el parque de generación de las bases argentinas, con la intención de proponer una solución de transición y menor impacto ambiental hasta que maduraran soluciones practicables con tecnologías “limpias”.

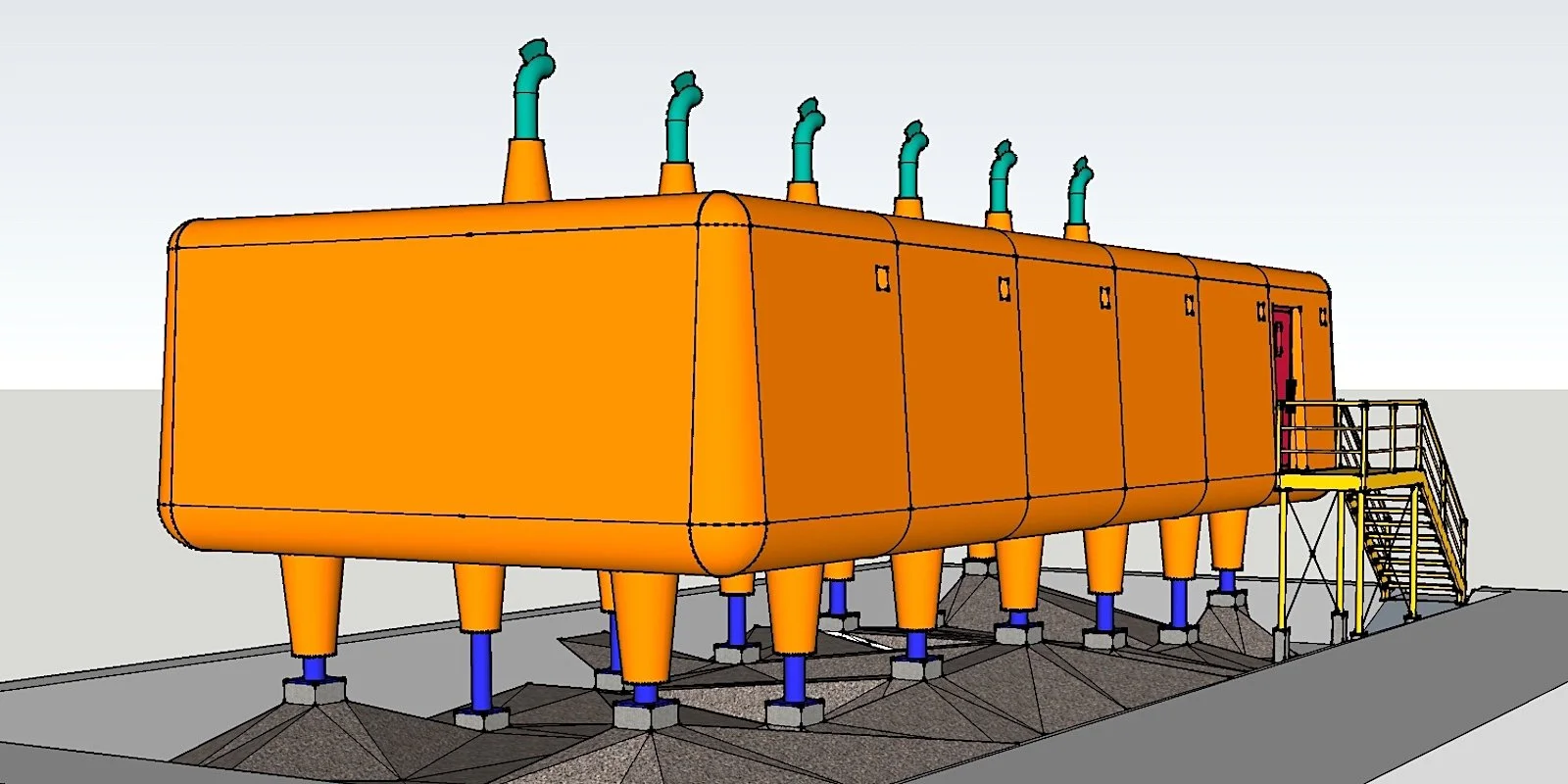

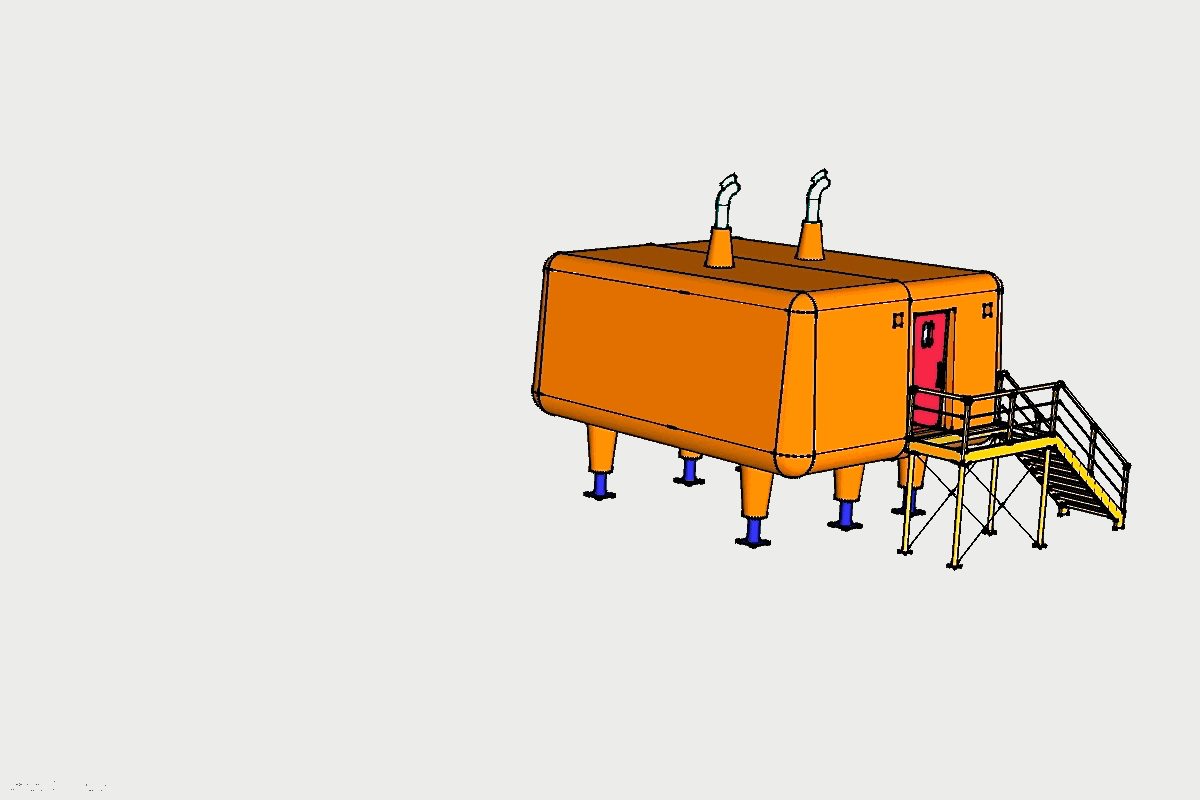

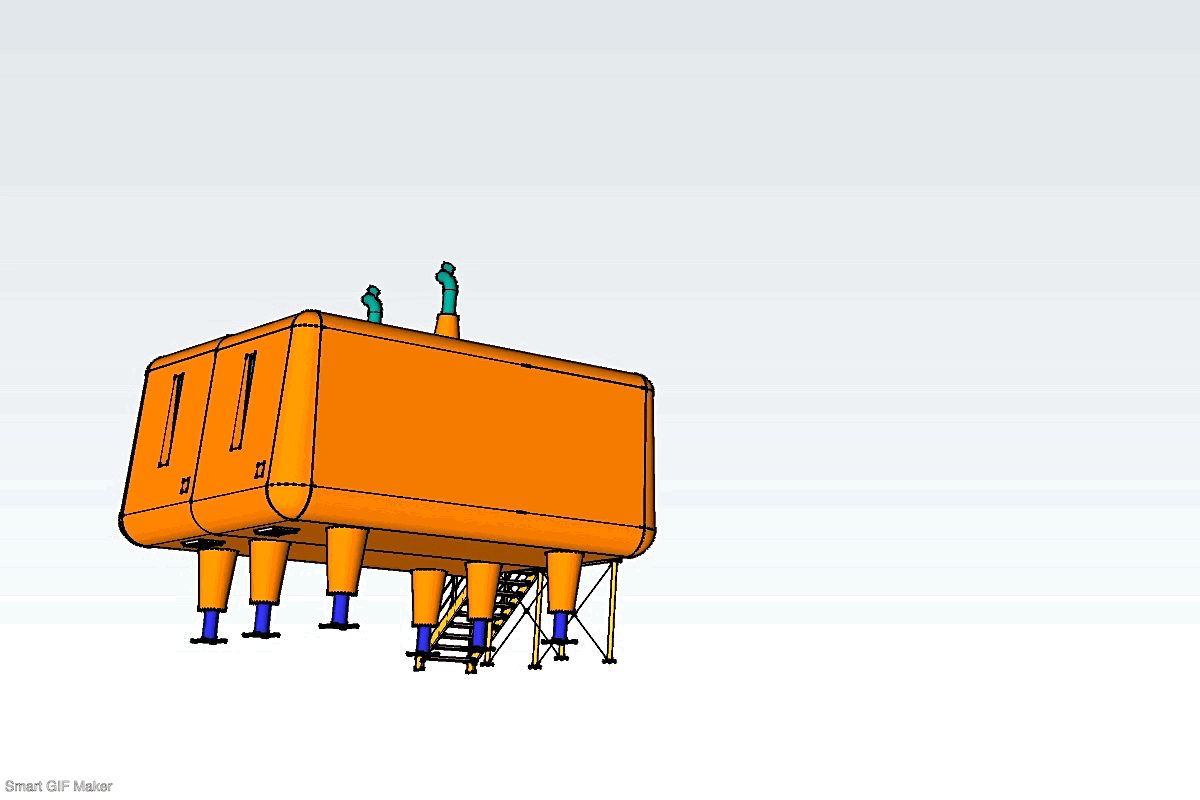

La solución propuesta se basa en módulos con estructura de container marítimo de 20’ montados sobre columnas tubulares regulables donde se reemplaza la envolvente por carenados conformados de PRFV con gran insonorización. Estas piezas brindan una solución aerodinámica que garantiza la liberación de nieve por debajo del edificio, donde se encuentran las tomas de ingreso de aire para los equipos de generación. El primer módulo es un “ancla” que contiene los tableros generales, bombas de circulación del agua caliente y el acceso de personal, mientras que el resto de los módulos –cuyo número depende de las necesidades de cada base– cada uno contiene una microturbina y un tanque acumulador de agua caliente, elementos que se asocian en paralelo mediante un bus común.
Como equipo base para la generación se seleccionaron microturbinas Capstone C65 ICHP en reemplazo de grupos electrógenos convencionales dada sus ventajas en cuanto a su tamaño compacto, bajo nivel de ruido, modulación de capacidad de carga y fácil adecuación para co-generación. La flexibilidad de empleo de combustibles inherente a esta tecnología hace posible alimentar con Diesel en una primera etapa y mediante un simple cambio de inyectores pasar a la alimentación con GLP –un combustible con emanaciones de mucho menor impacto ambiental y sin residuos contaminantes del suelo– una vez que su logística de aprovisionamiento haya sido resuelta.
